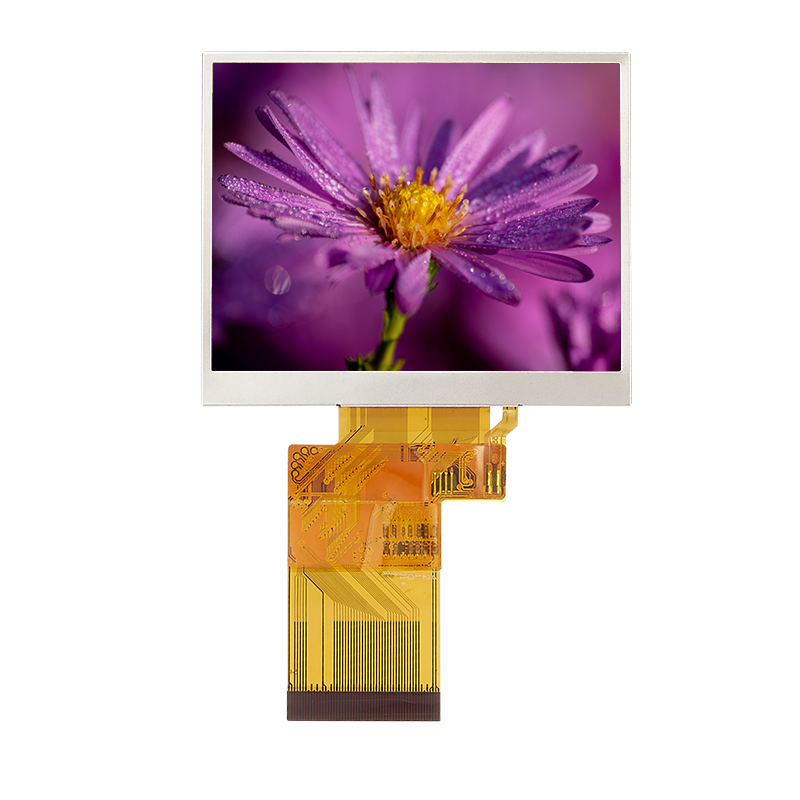

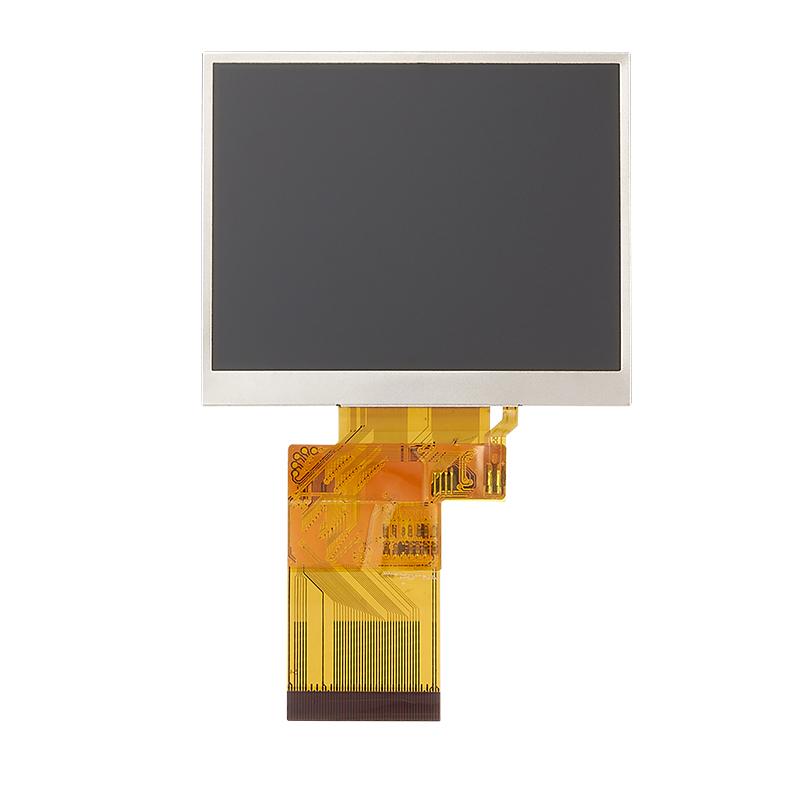

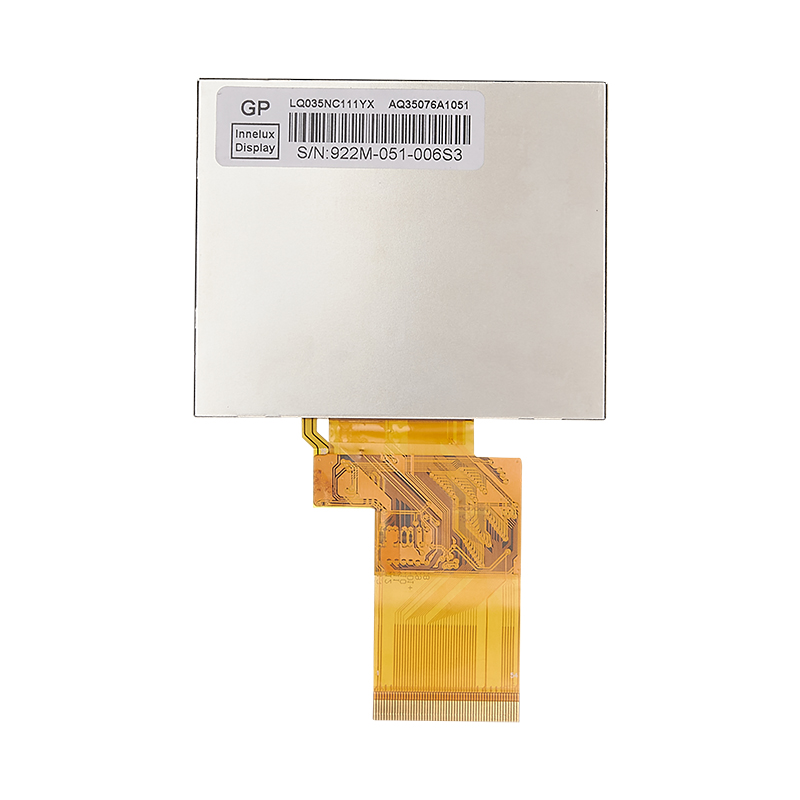

3.5寸顯示屏 320*240分辨率 天馬玻璃 3.5寸TFT LCD液晶屏模組
型號：H035TQ54E3501
尺寸：3.5 inch
分辨率： 320 × 240
接口方式：54pin 24bit RGB
外觀尺寸（顯示區域）：76.90*64.0*3.1（70.08 x 52.56）
亮度：350 nits
服務熱線：139-2345-7816（雷總）
按需求定制
質量保障
品牌認證
型號：H035TQ54E3501
尺寸：3.5 inch
分辨率： 320 × 240
接口方式：54pin 24bit RGB
外觀尺寸（顯示區域）：76.90*64.0*3.1（70.08 x 52.56）
亮度：350 nits
按需求定制
質量保障
品牌認證
產品參數
產品圖紙
尺寸、接口等規格均可定制，可配電容觸摸、電阻觸摸。如有其它規格需求請聯系我們，我們將竭誠為您服務。
一、產品參數：
Size | 3.5inch |
Resolution | 320(horizontal)*240(Vertical) |
Glass Maker | Tianma |
Interface | 24bit-RGB |
Connect type | Connector |
Display Colors | 16.7M |
Technology type | a-Si |
Pixel pitch (mm) | 0.219(RGB)(W) x 0.219 (H) |
Pixel Configuration | R.G.B. Stripe |
Display Mode | Normally White |
NV3035 | |
Luminance | 350nits |
Viewing Direction | 12 O’clock |
Gray Scale Inversion Direction | 6 O’clock |
LCM (W x H x D) (mm) | 76.90*64.0*3.1 |
Active Area(mm) | 70.08 x 52.56 |
With /Without TSP | Without |
Weight (g) | 28g |
LED Numbers | 6LEDs (6S) |
二、產品接口定義：
No. | Symbol | Description |
1,2 | VBL- | Backlight LED Cathode |
3,4 | VBL+ | Backlight LED Anode. |
5~7 | NC | NC |
8 | RESET | Reset Signal pin (“Low” is enable) |
9 | SPENB | Chip select |
10 | SPCK | Serial Clock. |
11 | SPDA | Serial Data |
12-19 | B0~B7 | Data bus |
20-27 | G0~G7 | Data bus |
28-35 | R0~R7 | Data bus |
36 | HSYNC | Line Synchronous Signal |
37 | VSYNC | Frame Synchronous Signal |
38 | DOTCLK | Dot-clock signal and oscillator source |
39-40 | NC | NC |
41-42 | VCC | Power supply for logic operation |
43-47 | NC | NC |
48 | XR | Touch panel right side |
49 | YD | Touch panel bottom side |
50 | XL | Touch panel left side |
51 | YU | Touch panel up side |
52 | DEN | Display enable signal |
53-54 | GND | System Ground |

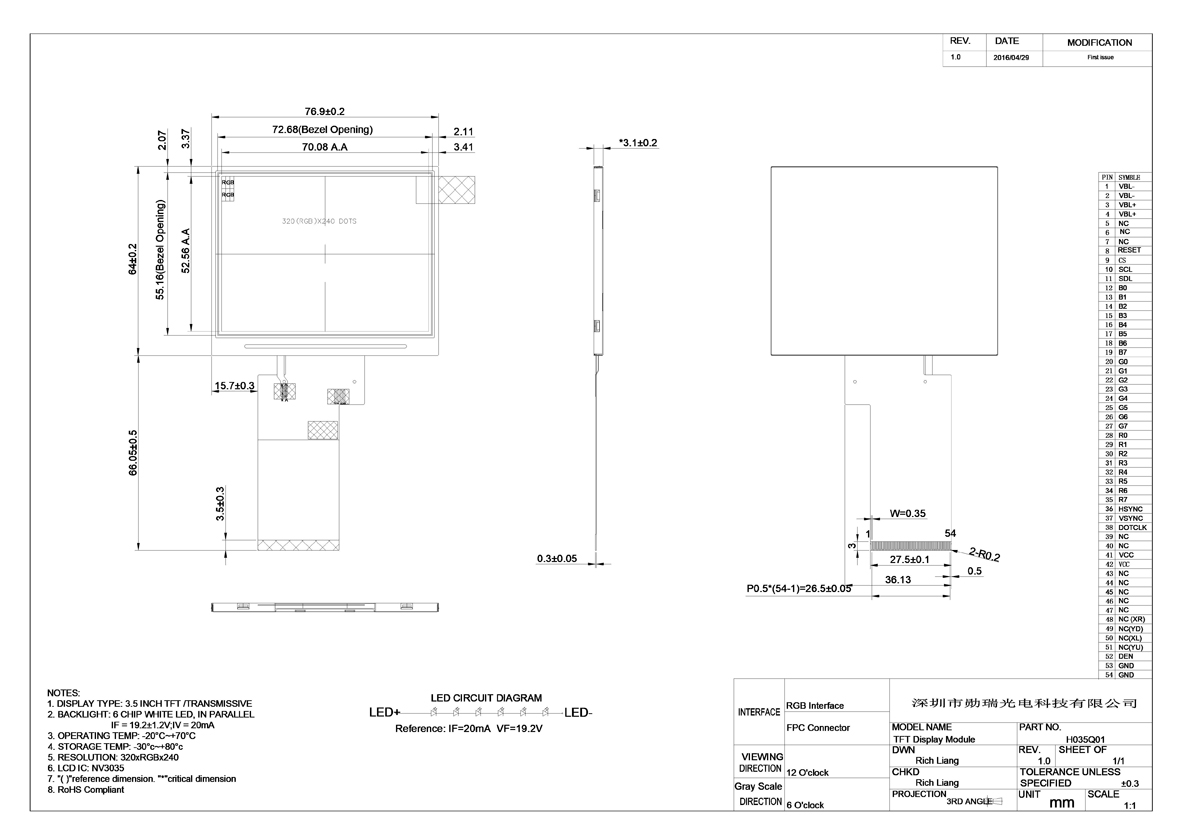

三、產品尺寸圖紙
